Normes inox EN, DIN et ASTM : comment s'y retrouver

La logique des référentiels

Le référentiel européen fonctionne par norme produit : une norme couvre à la fois les dimensions, les nuances admises, les états de livraison et les essais. EN 10217-7 traite ainsi des tubes soudés en acier inoxydable pour service sous pression, EN 10216-5 des tubes sans soudure équivalents. Le référentiel américain sépare les rôles : la spécification ASTM définit la matière et les essais (A312 pour les tubes, A403 pour les raccords, A182 pour les pièces forgées dont les brides), tandis que la norme ASME définit les dimensions (B36.19M pour les épaisseurs de tube, B16.9 pour les raccords, B16.5 pour les brides). Enfin, les produits hygiéniques conservent des normes propres, souvent d'origine nationale : DIN 11851, SMS 1145, ISO 2852, DIN 32676, et ASME BPE pour la pharmacie.

Quelle norme pour quel produit

Le tableau ci-dessous donne les correspondances usuelles par famille de produit. Il permet de vérifier qu'une commande est complète et cohérente : un tube commandé « en 316L » sans norme peut être livré dans une épaisseur, un état de surface ou un niveau d'essai différents de ce qui est attendu. En tuyauterie industrielle européenne, le trio de référence est EN 10217-7 ou EN 10216-5 pour le tube, EN 10253-4 pour les raccords et EN 1092-1 pour les brides. Ce trio garantit une cohérence dimensionnelle et documentaire complète.

Mélanger EN et ASME : ce qui est possible

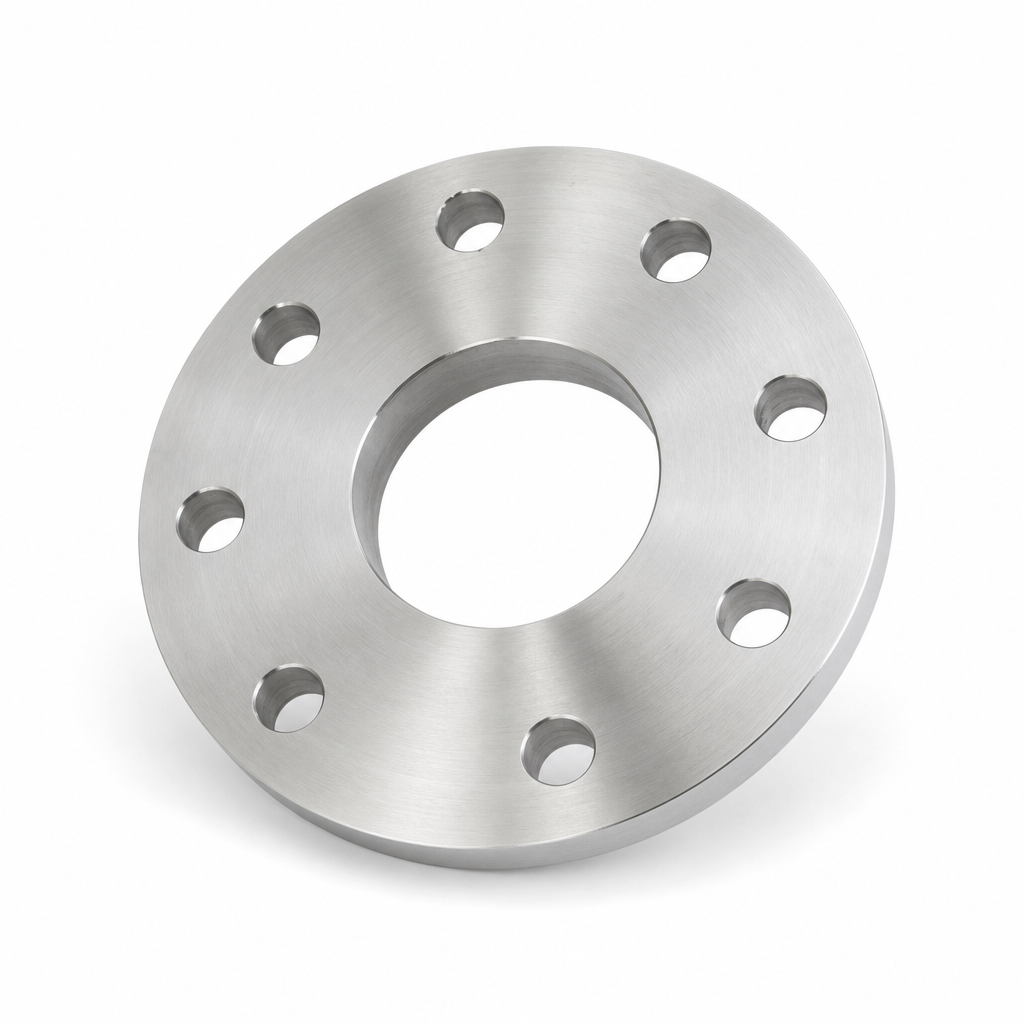

Les diamètres extérieurs de la série pouce sont communs aux deux référentiels : un tube EN 10217-7 en 60,3 mm et un tube ASTM A312 NPS 2 partagent le même extérieur, ce qui rend le raccordement mécaniquement possible. En revanche, les brides ne sont pas compatibles : le perçage, l'épaisseur et les portées d'une bride EN 1092-1 PN16 diffèrent d'une bride ASME B16.5 Class 150. Boulonner l'une sur l'autre est une faute technique, même lorsque les trous semblent tomber en face. Côté pression, PN et Class ne se convertissent pas : ce sont deux systèmes de classement distincts, chacun associé à sa propre courbe pression/température. Règle pratique : une même ligne doit rester dans un seul référentiel de brides. Le passage d'un référentiel à l'autre se fait par une bride de transition ou un ensemble prévu pour cela.

• Diamètres extérieurs : communs entre séries pouce EN et ASME.
• Brides : jamais d'assemblage direct EN 1092-1 / ASME B16.5.
• PN et Class : aucune conversion arithmétique valide.
• Documentation : le niveau EN 10204 se spécifie quel que soit le référentiel.

Et les anciennes normes DIN ?

De nombreuses normes DIN de tuyauterie ont été remplacées par des normes EN — DIN 2576 et DIN 2633 par EN 1092-1 pour les brides, par exemple. Elles restent citées dans les cahiers des charges et sur les plans anciens. Dans le domaine hygiénique, en revanche, les normes DIN sont toujours en vigueur et pleinement utilisées : DIN 11851 pour les raccords à filet rond, DIN 32676 pour les clamps. Lorsqu'un plan cite une norme DIN retirée, la bonne pratique consiste à identifier la norme EN qui l'a remplacée et à valider la substitution avec le donneur d'ordre plutôt qu'à commander à l'identique.
