RF vs FF : face surélevée ou face plane, comment choisir ?
Le choix RF ou FF paraît anodin ; il détermine pourtant l'étanchéité, la valeur du couple de serrage et, sur les matériaux fragiles, l'intégrité de la bride en face. Ce guide explique la mécanique du contact, les correspondances EN / ASME, les joints associés et les erreurs de montage les plus fréquentes.
12 références en stock correspondant à cette sélection.
Mécanique du contact : pourquoi surélever la portée
Le serrage des boulons crée une force qui doit produire une pression de contact suffisante sur le joint pour assurer l'étanchéité. Sur une face plane, cette force se répartit sur toute la surface annulaire, y compris à l'extérieur du cercle de perçage : la pression obtenue est plus faible. En surélevant la portée de 1,6 mm (jusqu'à Class 300) ou 6,4 mm (au-delà), on concentre tout l'effort sur une couronne réduite située à l'intérieur des boulons. Pour un même couple, la pression de contact est nettement supérieure — on peut alors utiliser un joint plus fin, plus rigide, plus performant sous pression et température.
Quand la face plane est obligatoire
Le fait de concentrer l'effort à l'intérieur du cercle de perçage crée un moment de flexion sur la bride en vis-à-vis. Une bride acier ou inox l'encaisse ; une bride en fonte grise, en PVC, PEHD, PP ou bronze peut se fissurer. Règle de sécurité : dès qu'une des deux brides est en matériau fragile, les deux faces sont planes et le joint est un joint plein face couvrant toute la surface, trous compris. C'est le cas typique du raccordement d'une pompe fonte, d'une vanne papillon à corps fonte ou d'un réseau plastique.
- RF sur RF : configuration normale acier/inox sous pression.
- FF sur FF : dès qu'une bride est en fonte, plastique ou bronze.
- RF sur FF : à proscrire, sauf calcul justificatif — contact ponctuel et flexion.
Joints, finition de portée et serrage
Une portée RF avec finition à stries concentriques ou spiralées (Ra 3,2 à 6,3 µm) est conçue pour un joint spiralé métallique à enveloppe graphite ou PTFE : les stries mordent dans le joint et créent le chemin d'étanchéité. Une portée FF ou une portée EN B1 à finition fine convient aux joints plats souples : élastomère, fibre comprimée, PTFE expansé. Erreur classique : monter un joint plat mince sur une portée striée, ou un joint spiralé sur un raccordement fonte. Le serrage doit toujours être croisé, en trois passes minimum, au couple correspondant au joint et non à la classe de boulon.
L'essentiel en 30 secondes
La face surélevée (RF, forme B1 en EN 1092-1) concentre l'effort de serrage sur une surface réduite : c'est le standard en tuyauterie acier et inox sous pression. La face plane (FF, forme A) répartit l'effort sur toute la bride et devient obligatoire face à une bride fragile — fonte, plastique, bronze — pour éviter la flexion et la rupture.
| Critère | RF — face surélevée | FF — face plane |
|---|---|---|
| Équivalent EN 1092-1 | Forme B1 / B2 | Forme A |
| Hauteur de portée | 1,6 mm (≤ Class 300) ; 6,4 mm (> Class 300) | 0 mm |
| Surface de contact | Couronne intérieure aux boulons | Toute la face, trous inclus |
| Pression de contact à couple égal | Élevée | Faible |
| Joint associé | Spiralé, kammprofil, plat fin | Plein face souple (EPDM, PTFE, fibre) |
| Bride en face fonte / plastique | Interdit | Obligatoire |
| Domaine de pression | Toute la gamme | Basse et moyenne pression |
Schémas et illustrations
Références en stock liées à ce guide
BRIDE PLATE INOX TYPE 01A
304L / 316L · EN 1092-1 · DN 10
BRIDE AVEC COLLERETTE TYPE 11B
304L / 316L · EN 1092-1 · DN 10
BRIDE TOURNANTE EMBOUTIE POINT BLEU TYPE
304 / 316 · DN 15
COLLET INOX POUR BRIDE ISO EPAISSEUR 2
304L / 316L
COLLET INOX POUR BRIDE ISO EPAISSEUR 3
304L / 316L

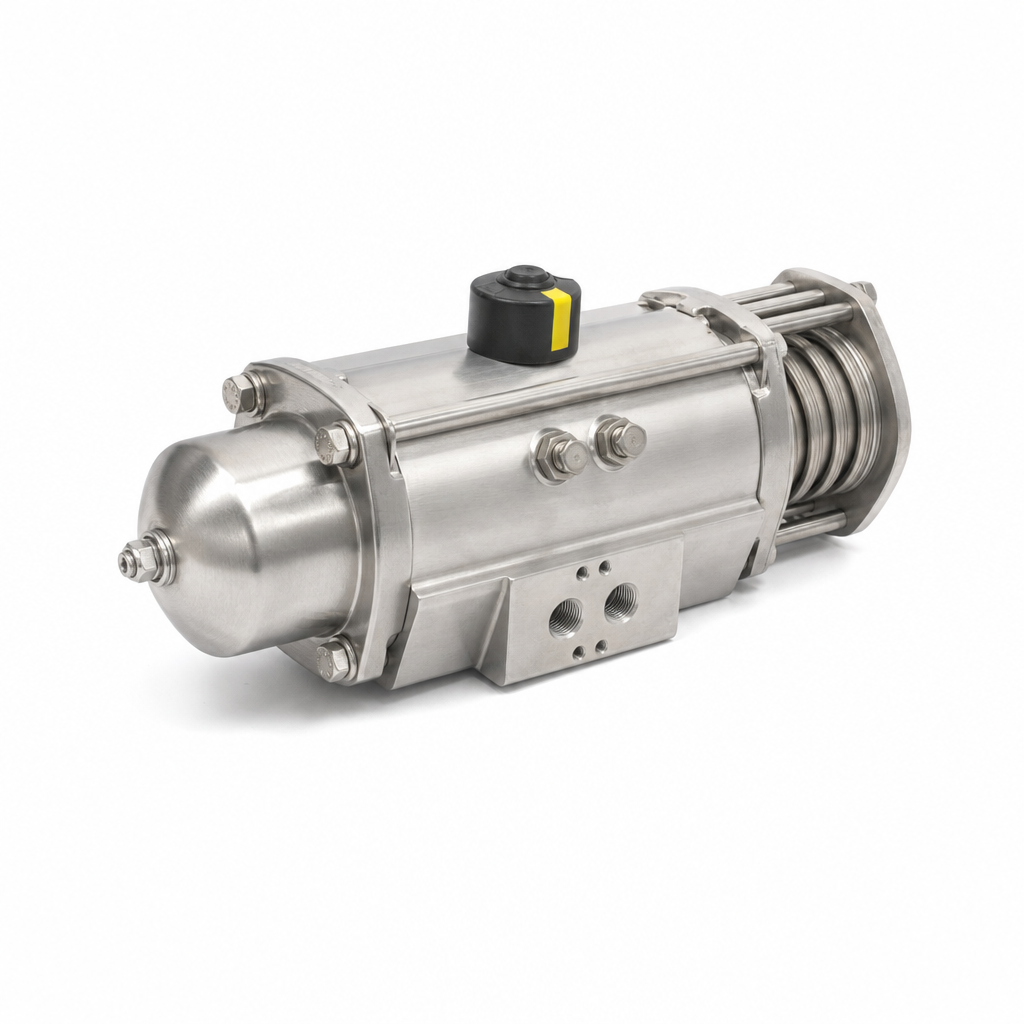

ACTIONNEUR PNEUMATIQUE SIMPLE EFFET
DN 8 A 300

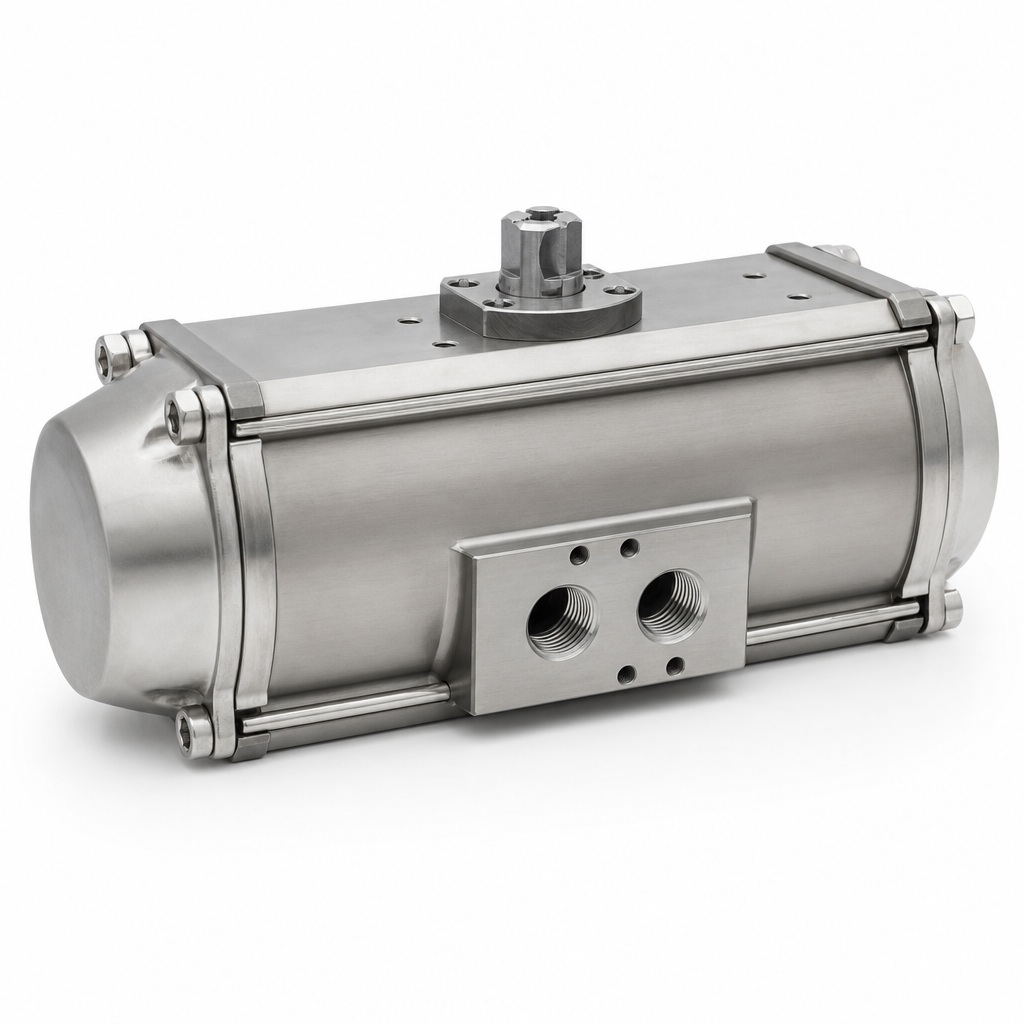

ACTIONNEUR PNEUMATIQUE DOUBLE EFFET
